Descripción

Las bombas centrífugas de mediana presión Barmesa están diseñadas para impulsar agua mediante un impulsor cerrado que incrementa la velocidad y energía del líquido. Sus diferentes configuraciones permiten seleccionar la potencia, diámetro de conexión, material del impulsor y velocidad de operación adecuados para cada instalación.

La familia analizada comprende las series IB, IC1¼ e IC1½. Estas bombas cuentan con cuerpos y acoplamientos de hierro gris ASTM A-48 clase 30, sellos mecánicos y motores eléctricos para aplicaciones de bombeo comercial e industrial.

La Serie IB ofrece el rango más amplio de conexiones y potencias, con versiones de 1 a 15 HP, velocidades de 1750 y aproximadamente 3450 RPM e impulsor de acero inoxidable 304. Por su parte, las series IC1¼ e IC1½ presentan configuraciones más compactas, conexiones entre 1¼» y 1½» y potencias de hasta 5 HP.

Los motores pueden ser monofásicos o trifásicos y contar con construcción totalmente cerrada con ventilación externa o abierta a prueba de goteo, dependiendo de la serie y el modelo. La elección debe realizarse considerando el caudal, la carga dinámica, la alimentación eléctrica y las condiciones de la instalación.

Características principales

• Electrobombas centrífugas con motor eléctrico.
• Potencias declaradas de 1 a 15 HP en las series de mediana presión.
• Velocidades disponibles de 1750 y aproximadamente 3450 RPM.
• Configuraciones monofásicas y trifásicas.
• Frecuencia de operación de 60 Hz en la Serie IB.
• Conexiones roscadas NPT.
• Succión horizontal.
• Descarga vertical.
• Cuerpo de hierro gris ASTM A-48 clase 30.
• Acoplamiento de hierro gris ASTM A-48 clase 30.
• Impulsores cerrados y balanceados.
• Impulsores de cuatro o cinco álabes en las series IC.
• Impulsor de acero inoxidable 304 en la Serie IB.
• Impulsor de hierro gris en la Serie IC1¼.
• Impulsor de Noryl® con inserto de bronce en la Serie IC1½.
• Sello mecánico con cerámica, carbón, Buna-N y resorte de acero inoxidable.
• Manguito de acero inoxidable.
• Motores NEMA, según la serie.
• Opciones de motor totalmente cerrado con ventilación externa.
• Opciones abiertas a prueba de goteo en las series donde se especifica.
• Tornillería de acero al carbón en las series donde está declarada.
• Pintura de esmalte base agua.

Aplicaciones

Las fichas y la información comercial proporcionada contemplan aplicaciones como:

• Sistemas hidroneumáticos.
• Transferencia de agua.
• Sistemas de enfriamiento.
• Aplicaciones de alto caudal y mediana presión.
• Suministro de agua en edificios comerciales.
• Sistemas de calefacción y refrigeración.
• Sistemas de riego medianos.
• Procesos industriales.
• Instalaciones comerciales.

Las aplicaciones de calefacción, suministro en edificios y riego deben validarse contra el caudal, carga y condiciones hidráulicas requeridas.

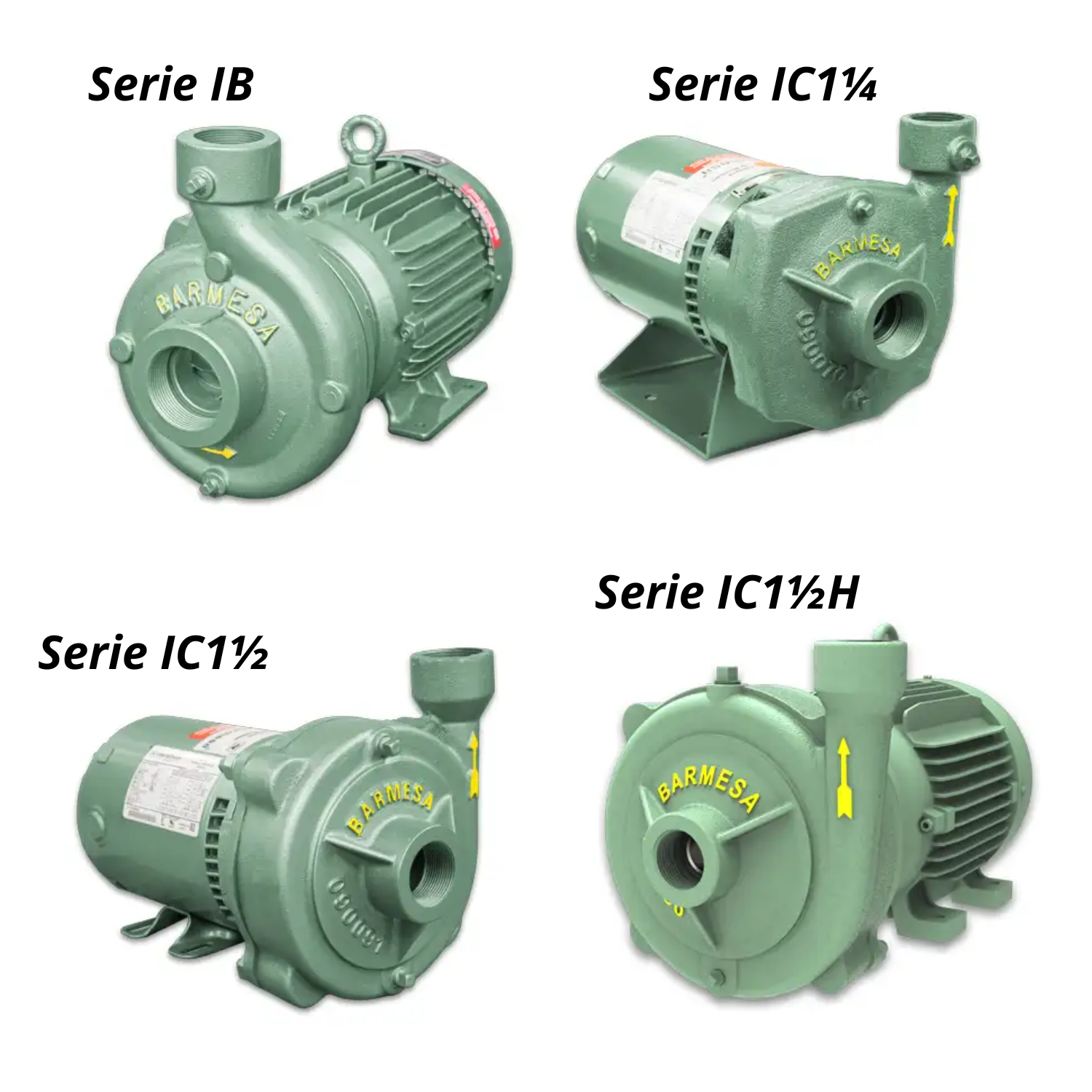

Variaciones o series disponibles

Serie IB

Familia con potencias de 1 a 15 HP, velocidades de 1750 y 3450 RPM y tres configuraciones hidráulicas:

• IB1½: succión de 2″ y descarga de 1½».
• IB2: succión de 2½» y descarga de 2″.
• IB2½: succión de 3″ y descarga de 2½».

Utiliza impulsor cerrado de acero inoxidable 304.

Serie IC1¼

Disponible de 1 a 5 HP, con succión de 1½» y descarga de 1¼». Emplea impulsor cerrado de cinco álabes fabricado en hierro gris ASTM A-48 clase 30.

Serie IC1½

Disponible en 1.5, 2 y 3 HP a 3450 RPM, con succión y descarga de 1½». Utiliza impulsor cerrado de cuatro álabes fabricado en Noryl® con inserto de bronce.

Serie IC1½H

Disponible en 5, 7.5 y 10 HP a 3450 RPM, con succión y descarga de 1½». Utiliza impulsor cerrado de cinco álabes fabricado en hierro gris ASTM A-48 clase 30.

Esta serie se encuentra identificada como alta presión en su ficha técnica original.
